EJERCICIO 12

Description

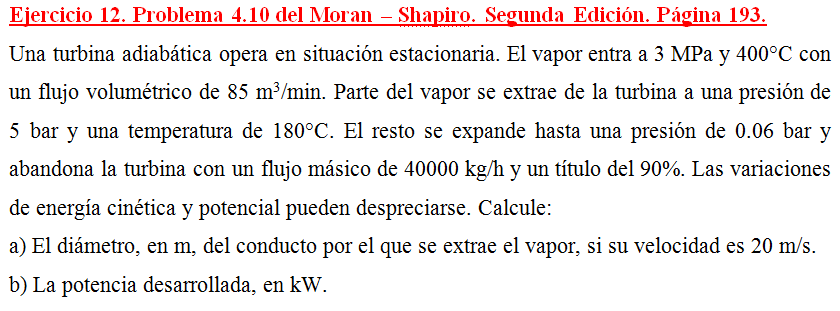

Problema 4.10 del Moran – Shapiro. Segunda Edición. Página 193.

Una turbina adiabática opera en situación estacionaria. El vapor entra a 3 MPa y 400°C con un flujo volumétrico de 85 m³/min. Parte del vapor se extrae de la turbina a una presión de 5 bar y una temperatura de 180°C. El resto se expande hasta una presión de 0.06 bar y abandona la turbina con un flujo másico de 40000 kg/h y un título del 90%. Las variaciones de energía cinética y potencial pueden despreciarse. Calcule:

a) El diámetro, en m, del conducto por el que se extrae el vapor, si su velocidad es 20 m/s.

b) La potencia desarrollada, en kW.
