EJERCICIO 12

Descripción

Problema 4.188 del Bedford – Fowler. Página 203.

Problema 4.200 del Bedford – Fowler. Fifth Edition. Page 193.

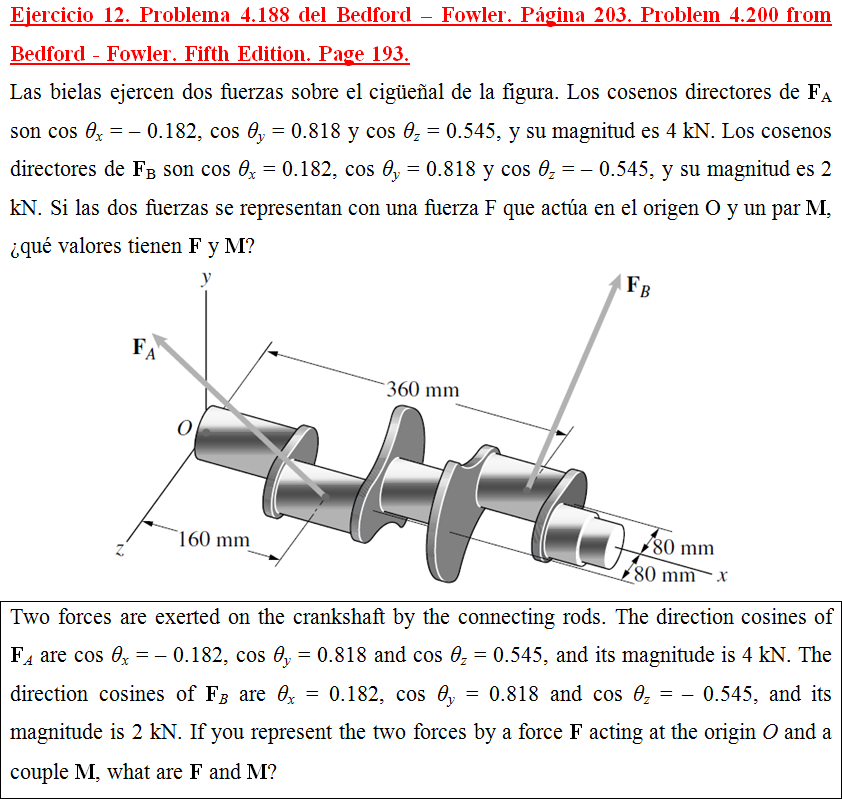

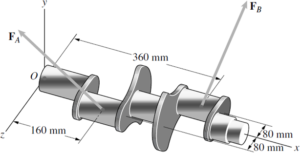

Las bielas ejercen dos fuerzas sobre el cigüeñal de la figura. Los cosenos directores de F_A son cos θ_x = – 0.182, cos θ_y = 0.818 y cos θ_z = 0.545, y su magnitud es 4 kN. Los cosenos directores de F_B son cos θ_x = 0.182, cos θ_y = 0.818 y cos θ_z = – 0.545, y su magnitud es 2 kN. Si las dos fuerzas se representan con una fuerza F que actúa en el origen O y un par M, ¿qué valores tienen F y M?

Two forces are exerted on the crankshaft by the connecting rods. The direction cosines of F_A are cos θ_x = – 0.182, cos θ_y = 0.818 and cos θ_z = 0.545, and its magnitude is 4 kN. The direction cosines of F_B are θ_x = 0.182, cos θ_y = 0.818 and cos θ_z = – 0.545, and its magnitude is 2 kN. If you represent the two forces by a force F acting at the origin O and a couple M, what are F and M?
