Description

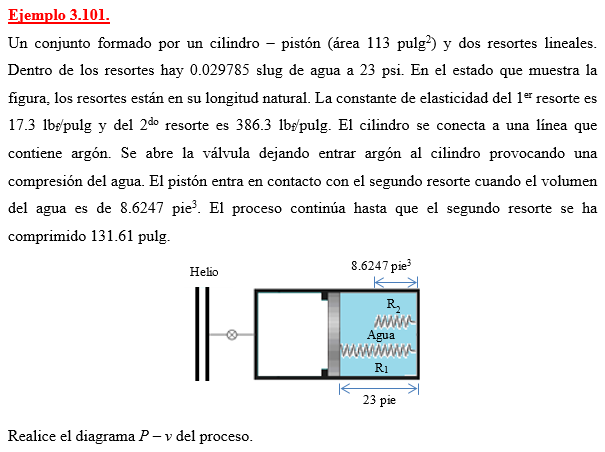

Un conjunto formado por un cilindro – pistón (área 113 pulg2) y dos resortes lineales. Dentro de los resortes hay 0.029785 slug de agua a 23 psi. En el estado que muestra la figura, los resortes están en su longitud natural. La constante de elasticidad del 1er resorte es 17.3 lbf/pulg y del 2do resorte es 386.3 lbf/pulg. El cilindro se conecta a una línea que contiene argón. Se abre la válvula dejando entrar argón al cilindro provocando una compresión del agua. El pistón entra en contacto con el segundo resorte cuando el volumen del agua es de 8.6247 pie3. El proceso continúa hasta que el segundo resorte se ha comprimido 131.61 pulg.
Realice el diagrama P – v del proceso.
