Problema 4.131 del Beer y Johnston, novena edición, página 208. ✅ Problema 4.127 del Beer y Johnston, décima edición, página 167.

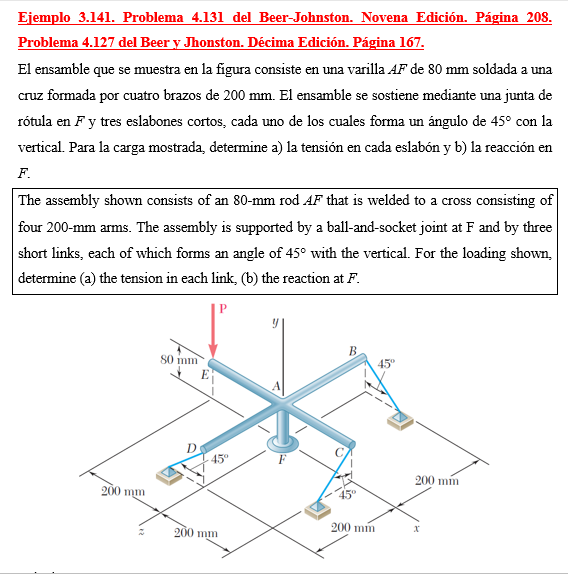

El ensamble que se muestra en la figura consiste en una varilla AF de 80 mm soldada a una cruz formada por cuatro brazos de 200 mm. El ensamble se sostiene mediante una junta de rótula en F y tres eslabones cortos, cada uno de los cuales forma un ángulo de 45° con la vertical. Para la carga mostrada, determine a) la tensión en cada eslabón y b) la reacción en F.
The assembly shown consists of an 80-mm rod AF that is welded to a cross consisting of four 200-mm arms. The assembly is supported by a ball-and-socket joint at F and by three short links, each of which forms an angle of 45° with the vertical. For the loading shown, determine (a) the tension in each link, (b) the reaction at F.
